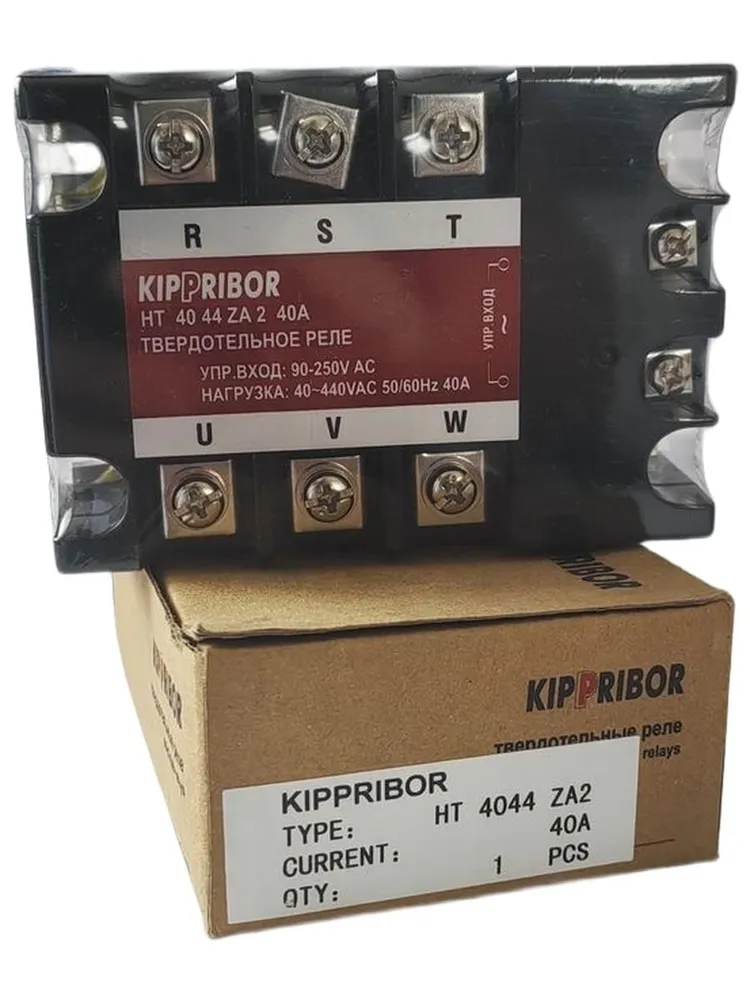

Твердотельное реле KIPPRIBOR HT 4044 ZA2 (HT-4044.ZA2)

Твердотельное реле HT-4044.ZA2 предназначено для коммутации высоковольтных нагрузок в цепях переменного тока. Благодаря использованию симисторного выхода (TRIAC), устройство обеспечивает надежное и долговечное управление нагрузкой без механических контактов, что исключает искрение и увеличивает срок службы.

Основные характеристики

• Тип выходного элемента: Симистор (TRIAC)
• Управляющее напряжение: 90–250 В постоянного тока
• Потребляемый ток в цепи управления: 6–35 мА
• Порог включения / порог выключения: 3 В / 1 В постоянного тока
• Коммутируемое напряжение: 40–440 В переменного тока
• Номинальный ток: 40 А
• Максимально допустимое импульсное напряжение: до 1000 В переменного тока
• Падение напряжения во включенном состоянии: не более 1,6 В
• Время переключения: менее 10 мс
• Ток утечки во выключенном состоянии: не более 10 мА
• Сопротивление изоляции: 500 МОм при напряжении 500 В
• Рабочая температура окружающей среды: от -30 до +80 °C
• Габаритные размеры: 106 × 75 × 31,5 мм
• Индикация: Светодиод для отслеживания наличия управляющего сигнала
• Способ крепления: Винтовое крепление к поверхности
• Масса: до 500 г в зависимости от исполнения

Особенности эксплуатации

• При нагрузке свыше 10 А рекомендуется установка реле на радиатор для эффективного отвода тепла.
• При управлении индуктивными нагрузками необходимо подключать варистор параллельно нагрузке согласно рекомендуемой схеме подключения.

Преимущества

• Высокая надежность за счет бесконтактной коммутации
• Быстрое срабатывание
• Устойчивость к вибрациям и механическим воздействиям
• Широкий диапазон рабочих температур
• Компактный корпус и удобный монтаж

Идеально подходит для применения в системах автоматизации, промышленном оборудовании, нагревательных устройствах и других установках, где требуется точное и безопасное управление мощной нагрузкой.
